防爆开关接线图

1．概述：PBG1矿用防爆高压真空配电装置。适用于煤矿井下，电压等级为10（6）kV系统，可作为高防（独立）开关使用
。拆除后备箱与KBSGZY矿用隔爆型移动变压器组合
，配XBD矿用隔爆型保护箱，组成移动变电站。移动变电站的高压侧和低压侧都配备了集成的电网保护器。高压保护器可用作变电站的后备保护
。采用低压、高压供电方式，具有短路、过载、漏电等保护功能。 PBG1矿用防爆高压真空配电装置有接口，配备龙威达通讯软件
，可实现远程监控（详见龙威达通讯）。 2、原理（见下图） 参数设置： 1）短路：一般按变压器5~7的额定电流换算，按开关铭牌的额定电流计算。如变压器的额定电流一次；开关的额定电流。短路设置为：3次（）过载0、5次。 2）短路延时：（独立开关可选择差分电平） 3）绝缘开关（独立开关断开） 4）低压故障1（断开）---低压联锁3#4#线短路5）低压故障2（合闸）---低压联锁 5#（JX2）6#（JX4）线短接 6）零序电压（独立开关） 7）零序电流（对于独立开关）。邮箱

什么是煤矿防爆产品两证一证

南阳中天防爆

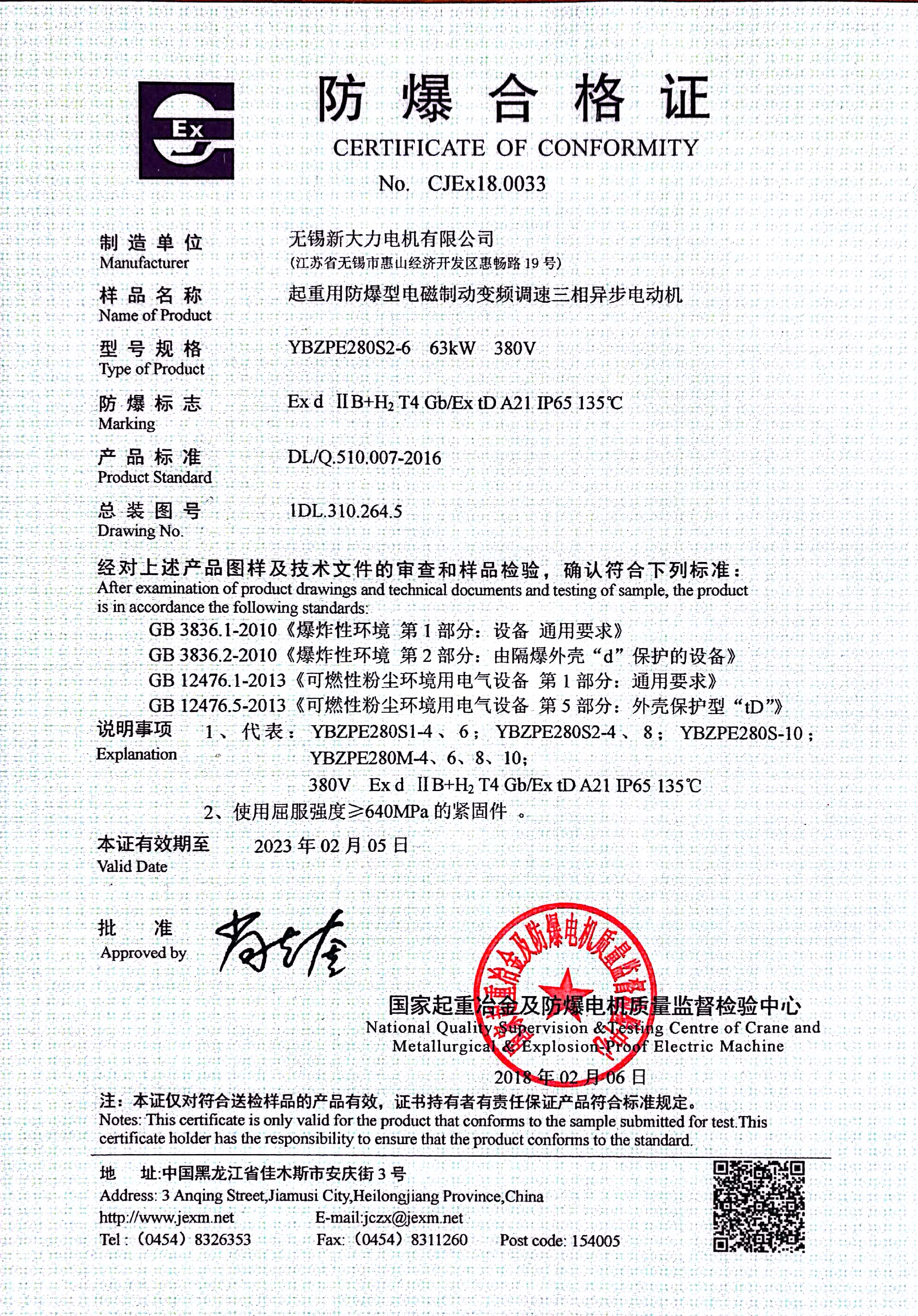

什么是防爆证以及如何申请防爆证
2、防爆证申请及办理流程：

（1）申请产品认证的企业需通过一系列认证后方可申请，需要申请的用户可联系相应的检测机构办理；防爆电器产品生产企业应按程序申请防爆合格证和检测报告。并提供资料和原型。

（2）企业工商营业执照复印件（首次报检时）、单位介绍信/授权委托书/申请书。

根据.1-的规定
，企业提交审核时应提供相应的质量保证书。企业通过系列认证后，提供系列认证复印件即可。

(3) 许可材料：企业提交审查的技术材料包括企业标准或技术要求、产品图纸、使用说明书等材料，所有技术材料一式两份。

（4）企业报检的样机应与审核图纸一致，组装齐全，检验台数符合要求。如有专用拆装工具，应一并寄送。对于封装的电气设备
，应交付一套封装良好的产品和一个未封装的产品。观察窗的透明部分要另外送5件
，最少3件。

灯具透明件需额外发8件，最少5件
。橡胶老化试验应提供3～5块35×15×6橡胶块。塑料外壳绝缘电阻的测定，应提供2张直径为60的塑料片。如果尺寸允许，可以直接测量塑料外壳。
